Obsequio de fin de año para ti. Detector de Temblores y Terremotos

Mensaje por Baruj el Miér 21 Ago 2013, 14:29

Obsequio de fin de año para ti. Detector de Temblores y Terremotos
 por Baruj el Lun 19 Nov 2012 - 1:06


Hola compañer@ de foro, gusto en saludarte.

Deseo hacerte este regalo de fin de año para que tengas en tu hogar un aparato que te informe cuando está ocurriendo un temblor o terremoto. Cualquier hombre, mujer y niño sano puede fabricar este aparato. Sin embargo si tienes la habilidad suficiente dentro de tu discapacidad, te invito a fabricarlo y presumirlo con tu familia. Si no crees poder hacerlo, pide ayuda y hazlo con tu familiar o amistad más cercano, seguramente en convivio, pasarán buenos ratos agradables. Este material es muy económico y sin embargo al armar el aparato tendrás una alarma muy eficiente que les hará saber en casa, trabajo, oficina, taller, etc. si hay un movimiento telúrico desde el primer instante.

En el mercado existen dos o tres aparatos como el Quake a Wake o no recuerdo que otras marcas que dicen detectar las ondas "P" o primarias que comprimen la tierra antes de que esta empiece a moverse. Son productos fabricados en China y al final resultaron que no hay autoridad nacional que las pueda certificar porque no es verdad lo que afirman. Para que un detector de ondas P pueda funcionar adecuadamente, deberá ser instalado en el centro de una casa y precisamente en una de las columnas que le dan fuerza a la misma, sin taquetes de madera ni de plástico sino expansivos de metal que puedan transferir el movimiento y vibraciones hacia el aparato. Los taquetes de madera y los de plástico aíslan las vibraciones por lo que resulta ineficientes en esta aplicación. Inclusive, el paso de algunos vehículos por la cercanía de nuestro hogar pudiera provocar que se activara el detector de terremotos siendo una falsa alarma.

Dicho esto, lo que nos queda es fabricar un aparato que, mediante un péndulo y al empezar el movimiento cierre el circuito de una batería de 9 Volts Corriente Directa hacia un zumbador. Bien pudiéramos fabricar un microswitch electrónico que mantenga activado el zumbador o mediante un reelevador, pero esto en primer lugar encarecería el aparato y después requeriría de mas espacio. Además, gastaría la batería mucho más rápido porque cada implemento electrónico consume cierta cantidad de energía; entonces, lo más razonable es que el mismo movimiento de un péndulo hecho con alambre de cobre y una tuerca o contrapeso, balín, etc. al hacer contacto con la pared interna de un tubo delgado, cierre el circuito y haga sonar a un zumbador electrónico o piezoeléctrico. Cada oscilación, provocará un nuevo contacto y un nuevo zumbido.

¿Cuando sabremos que ha dejado de temblar?
Precisamente en cuanto deje de escucharse el zumbador. Es muy común que nos quede la sensación que aún se mueve el piso porque nuestro oído no está acostumbrado a ese tipo de movimientos, pero el mismo aparato nos dirá que el temblor ha cesado.



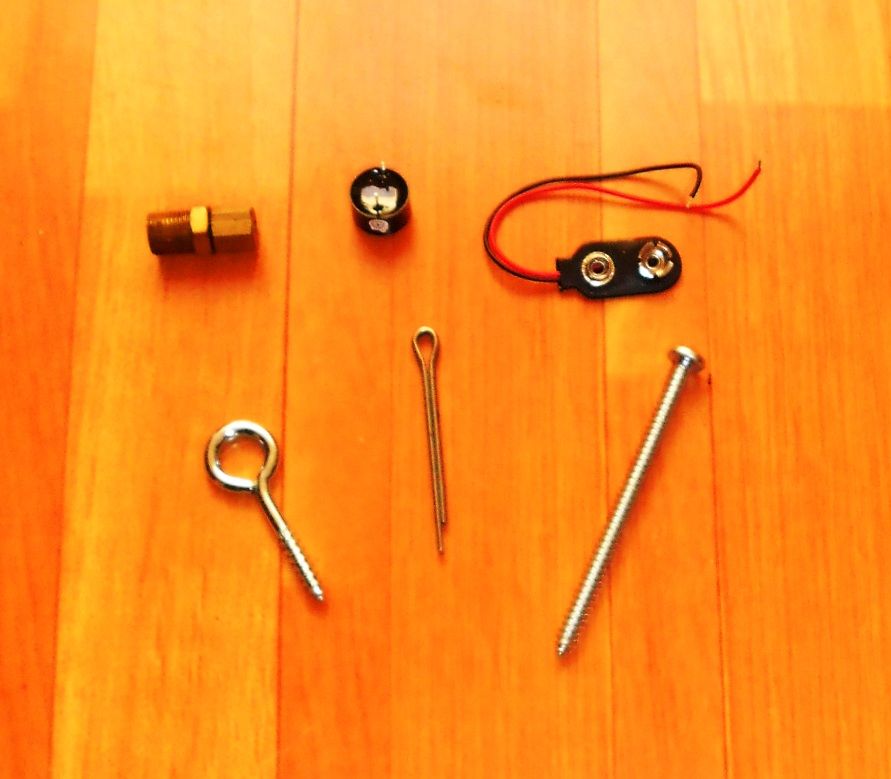

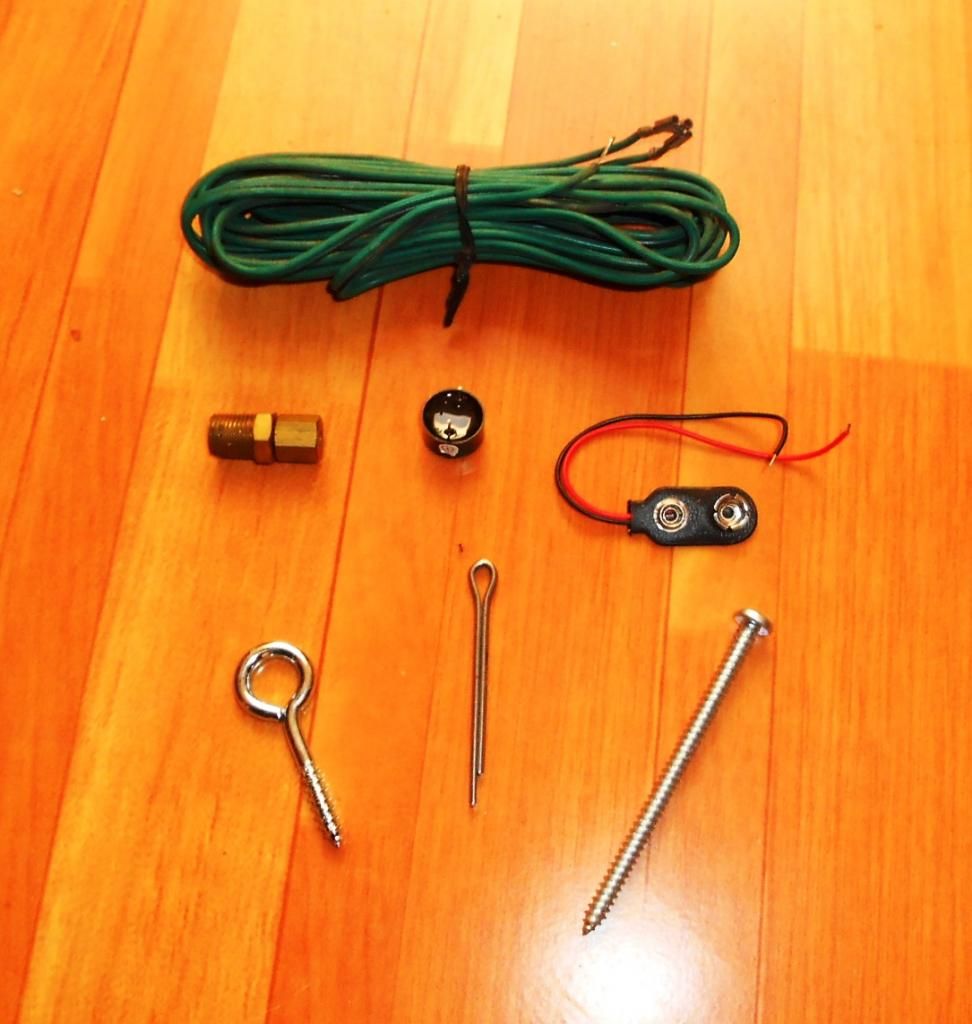

    Material:
    Un trozo de tubo de PVC de 2" de diámetro y unos 40 cm. de largo; del grosor que gustes, desde el más barato hasta el de tipo hidráulico o hasta el de marcas de prestigio como Spears que son de paredes gruesas y duran mucho más.

    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


    Un trozo de papel aluminio, del que se emplea en la cocina para cubrir las hornillas de la estufa o los sándwiches, los pescados, flanes, etc. Lo suficiente para que cubra por dentro el tubo y nos sirva de contacto por toda su pared interior.

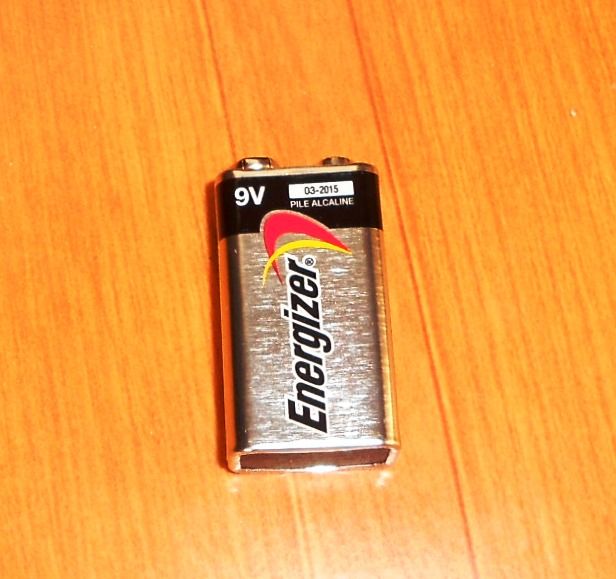

    Una batería alcalina de 9 Volts (cuadrada)

    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original

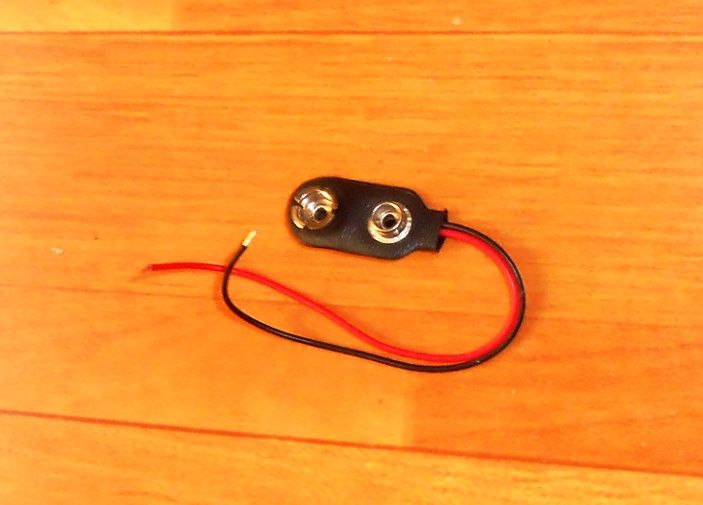

    Un conector o enchufe hembra-macho para batería de 9 Volts C.D.

    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original

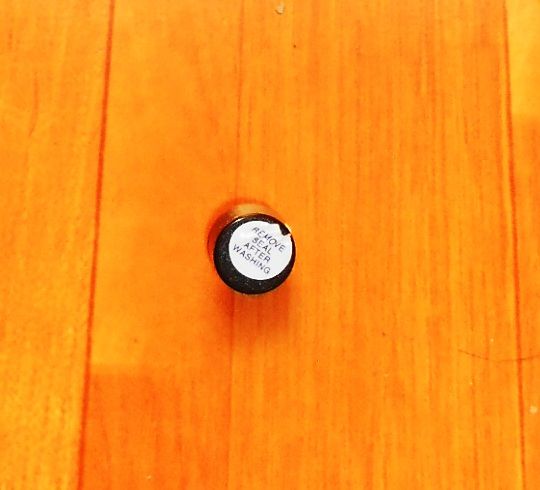

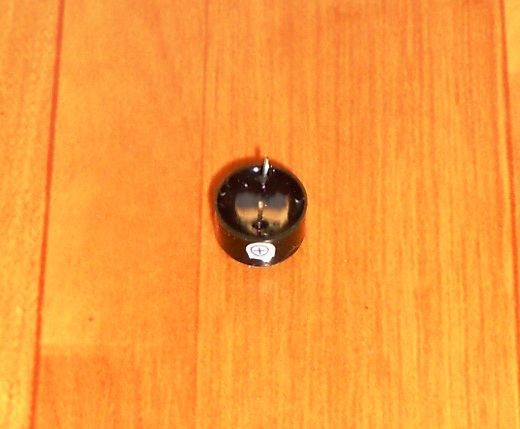

    Un zumbador piezo eléctrico económico, del tamaño que cada quien prefiera.

    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original



    1.5 mts. de alambre calibre 18, 20 ó 22. de preferencia no esmaltado, pero si viene esmaltado no importa, habrá que lijarlo.

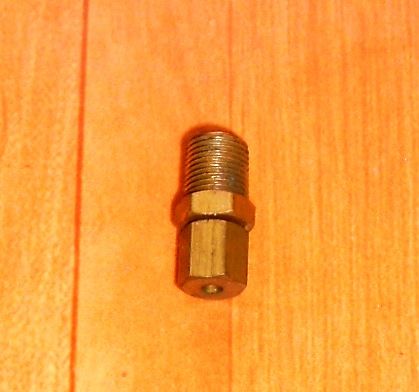

    Una tuerca metálica hexagonal como de 1/2" o tamaño parecido que no tenga plástico en su interior. Si se pudiera conseguir un balín o pieza esférica que sea un poco pesada y que tenga un gancho, tanto mejor pues será la pieza clave de nuestro detector de temblores así como la única pieza que llevará movimiento.

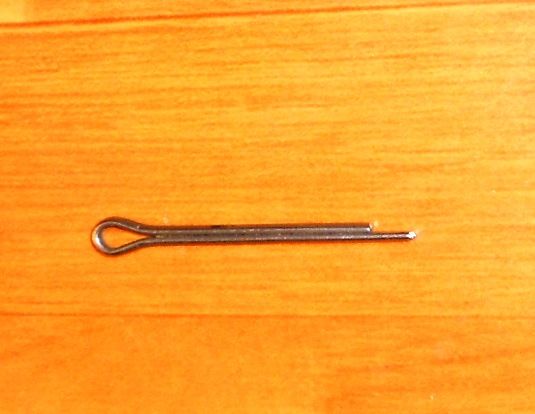

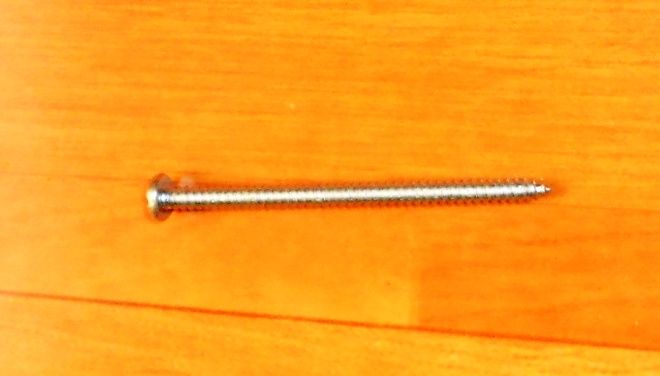

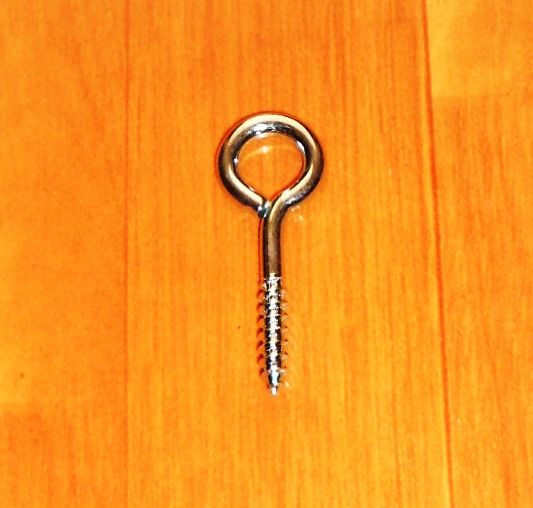

    Un clavo o tornillo de más 2" de largo que atraviese el tubo y será el soporte de tu péndulo. Puedes emplear una chaveta o una armella que no estén oxidados para que hagan buen contacto.

    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original



    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original



    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


    Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


    Uno o dos tapones de PVC para este tubo, según tu gusto personal, puedes no colocar ningún tapón inclusive.



¿Cómo se arma?
Fácil:
Cortamos de un tubo de PVC de cualquier diámetro y grosor para no ponernos exigentes, pero recordemos que de preferencia deberá ser de 2" de diámetro para poder trabajar por dentro con cierta comodidad. Si es de 1" cortar a 30 cm. de longitud.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Pero si es de 2" de diámetro, entonces de preferencia que sea un poco más largo, digamos unos 40 cm. de longitud.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original

Como no solo voy a fabricar un aparato sino 4, de una vez corté 4 tubos:

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Como podrás ver, yo lo corté con una tronzadora a 40 cm. ya que el tubo que encontré en casa fue de 2" de diámetro de marca Spears de pared gruesa ya que es el que usamos en la instalación del drenaje de los muebles pequeños como el lavabo, lavadero y fregadero.

Debido a que el tubo estuvo a la intemperie durante unos años, hay que lavar los 4 tubos que se cortaron por fuera y por dentro:

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Como no es fácil tener acceso al interior, lo que hice fue lavarlos por dentro con una bolsa de polietileno y detergente, hay que lavar la bolsa en cada tubo o si está demasiado sucio, lo más que sea posible y con un palo de escoba meter la bolsa dentro de los tubos girando de un lado hacia el otro para que tallen los tubos y puedan dejarlos muy limpios.
Antes de manipular se dejan secando los 4 tubos para que no se haga lodo o charcos o el agua moje el piso y área de trabajo.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Efectuamos un agujero en uno de los extremos del tubo de PVC para poder colgar de ahí el aparato y fijarlo a la pared.

El siguiente paso es hacer dos agujeritos delgados en la parte superior del tubo y hacer pasar de un lado al otro el clavo de 2" el cual será el soporte de nuestro péndulo. Procura que esos dos agujeritos queden de forma transversal al primer agujero y dejando unos 6 cm. hacia abajo par que pueda entrar el tapón de PVC y el zumbador.
Lo que yo hice fue instalar una armella haciendo un solo agujero cerciorándome que el centro de esta quede coincidiendo con el centro del tubo para que la tuerca no quede cargada hacia ningún lado.
Primero con la navaja suiza hice el agujero pro fuera y metí la armella y ya hecha la cuerda, la enrosqué pro dentro para que me fuera mucho más fácil:

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Después haremos otros dos agujeritos para poder pasar el alambre donde nos resulte conveniente, por el momento tan solo te informamos que será necesario hacerlos, aunque aún no sabemos donde serán.

Forraremos todo el interior del tubo con papel aluminio, dejando unos 5 cm. de la parte superior sin cubrir; la pared más brillante quedará visible y la pared opaca es la que queda adherida al tubo. Primero se hace una prueba tan solo presentando uno con otro y después ya se puede pegar.
El papel aluminio se pega con pegamento de contacto, del que tu gustes. Primero se aplica el pegamento a la superficie opaca del papel aluminio y después a la pared interna del tubo de PVC. Se deja secar unos 10 minutos y después, con mucho cuidado se pegan uno con otro, procurar que no queden grumos.

Una vez que tenemos este paso y el agujero hecho con antelación, procedemos a estirar el cable de cobre, si viene esmaltado, deberemos lijarlo pero si no viene esmaltado procederemos al siguiente paso que es hacer una bobina en espiral con las vueltas lo más cercanas posible; deberán hacer contacto una con otra vueltas de preferencia. Deberemos dejar un tramo de un largo aproximado que permita que llegue hasta un poco más que el extremo superior del tubo; lo mismo deberá suceder con el segundo extremo, deberá llegar un poco más allá del extremo superior pero no a la misma altura ni distancia que el primer extremo para que no se peguen las puntas ya que provocará un corto circuito.

Acto seguido con otro trozo de alambre de cobre, reforzado y trenzado en dos partes, se atraviesa la tuerca y se trenza para que los dos extremos lleguen hasta arriba. Deberá tener una longitud de entre 15 y 30 cm. Según el tubo que hayas conseguido.

Colocamos el péndulo al centro del tornillo, clavo, chaveta, etc. y del tubo de PVC. Deja algo más de cable para hacer contactos. . .

Una vez que tenemos determinada la distancia de nuestro péndulo, procedemos a aplicar un poco de pegamento a la bobina que hicimos y la adherimos a la pared interna donde está el papel aluminio, esto reforzará el buen contacto con el péndulo ya que el aluminio no es un conductor eléctrico perfecto y causa cierta resistencia, entonces siendo que el cobre tiene mejor conductibilidad, es que debemos hacer la bobina y pegarla con pegamento de contacto a la pared de aluminio. Procura que la bobina quede centrada en altura con respecto al péndulo. Se practica un agujero para sacar por ahí uno de los extremos del cable de cobre y el otro puede ir por dentro o por fuera, con tu gustes.

Una vez que ya están arriba los dos cables procederemos a hacer los contactos necesarios; procura que el alambre esté bien lijado para que haga buen contacto.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original



Amarra y suelda uno de los extremos del alambre de la bobina al polo negativo del porta-pilas (-).
El otro cable de la bobina no deberás conectarlo a menos que posteriormente sea indispensable.
El alambre del péndulo se hará llegar al polo negativo del zumbador (-).
Has llegar un alambre directo del polo positivo (+) del porta-pilas al polo positivo (+) del zumbador.
Si tu zumbador cabe dentro del tubo, tanto mejor, introdúcelo y procura que la bocina apunta hacia el exterior del mismo. Procura fijar el zumbador pero que no haga contacto con ningún cable con el que no deba hacer contacto. De preferencia aísla todas las puntas que uniste, si puedes soldar los cables, tanto mejor.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Tuerca con alambre de cobre que es el péndulo, aunque no enfocó bien la cámara:

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Si elegiste poner tapones en tu tubo, entonces esfuérzate para hacer un agujerito en el tapón de la parte superior y aloja ahí el zumbador. La batería de 9 Volts entonces deberá estar alojada en el tapón de la parte inferior.

¿Qué crees?
Ya solamente falta que cuelgues tu tubo en la pared. Deberá quedar de forma totalmente vertical de tal modo que el péndulo no haga contacto con ninguna vuelta de la bobina. Puedes hacerlo con un clavo inclinado ligeramente hacia arriba y de ahí hacer colgar el aparato o de forma más profesional, haciendo un barreno en una de las columnas que soportan a tu casa o de preferencia al centro de la misma o lo más cercano a las recámaras para que lo puedan escuchar todos los que viven en tu hogar. Después mete un taquete y en el, una pija con una rondana plana que servirá para que el aparato no se salga de su lugar ni se mueva de la vertical perfecta.
Una vez que hayas fijado tu aparato, coloca la pila cuadrada encima, de tal modo que cuando sea necesario remplazarla, lo puedas hacer sin necesidad de quitar tu aparato.

Mueve por debajo del aparato el péndulo de tal forma que haga contacto con la bobina de cobre, el zumbador deberá sonar. Si no suena, es indicio que algo no está bien hecho y deberás rectificar todas las conexiones.

Si así lo deseas, coloca un tapón en la parte inferior de tu aparato si colocaste el zumbador hacia arriba, si lo hiciste hacia abajo, entonces coloca el tapón por arriba y decóralo como tu prefieras. Si deseas hacer el trabajo con más delicadeza, puedes colocar el zumbador exactamente en un tapón pudiendo colocar así dos tapones y que quede totalmente cerrado tu aparato.

Lo que yo hice fue poner dos tapones, en uno puse el zumbador apuntando hacia arriba y en la parte inferior puse otro tapón y por dentro puse la pila y el portapilas, así no se ve mas que un tubo vertical y no se contamina con polvo insectos ni otras cosas. El problema es cuando hay que cambiar la pila, se puede mover de la vertical el tubo, pero yo no tengo mayor problema con ello pues con un nivel lo puedo volver a poner como es debido. Además, la pila se debe remplazar cada año o dos pues mientras no se cierre el circuito, no consume ninguna energía. Si la batería de 9 Volts fuese tan pesada que provoca que se abra el tapón, entonces ponle una pija pequeñita que atraviese las dos paredes de PVC, tanto del tapón como del tubo. de esta forma ya no se abrirá la tapa inferior y cuando sea menester remplazar la batería, deberás retirar la pija.

Este sistema si sabes de electricidad o electrónica, puede ser conectado a otros sistemas de alarma aprovechando la punta de cobre que quedó sin conectar. el caso es que cierre el circuito par que cualquier cosa funcione, todo lo que te puedas imaginar. Tu servidor en alguna ocasión utilizó mercurio como medio movible dentro de un pequeño frasquito de plástico y así, tan solo con dos alambres, uno a tierra y el otro como sensor de la alarma del automóvil, pude lograr que con el más pequeño movimiento, se activara la alarma de forma intermitente. En una camioneta de mi hijo con un péndulo conteniendo un contrapeso muy pesado de plomo, también conecté a tierra un lado y el otro al sensor de la alarme de la propia camioneta y cuando se la mueven, de inmediato suena el claxon de aire. Entonces, tu puedes utilizar este sistema para cualquier aplicación que tengas en mente.

Esperemos que puedas terminar de fabricar tu aparato detector de temblores y que lo puedas emplear, no para crear pánico en tu familia sino que sea una mera advertencia y puedan tomar las medidas necesarias con el tiempo suficiente.

Por tu cuenta puedes fabricar los aparatos que tu quieras y obsequiárselos a tus seres queridos que no vivan contigo. Será un excelente presente para las fiestas decembrinas, tienes el tiempo suficiente para hacerlo.

Este es el diagrama del detector de temblores:

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Así es como queda el aparato detector de temblores y terremotos ya colgado de la pared de la salita de TV de esta, tu casa.

Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


Ampliar esta imagen.Reducir esta imagen Clic aquí para ver su tamaño original


La explicación ya está hecha y hay fotos. Si tienes dudas, pregúntanos, con gusto te ayudaremos.
